备用电源系统的可靠性取决于其传输机制。自动转换开关充当应急电力基础设施的中央大脑。如果电力负载不能立即安全地转移，那么在电网故障期间，高性能柴油发电机将完全毫无用处。依赖手动传输过程会带来严重的风险。您面临人为错误、响应时间延迟以及现场人员的安全隐患。商业、工业或重症监护设施的持续停机会导致数据丢失、生命安全受损和大规模运营中断。自动转换开关充当桥梁，确保公用电网和备用发电之间持续输送电力。了解如何评估、确定的大小并选择正确的架构 柴油发电机 ATS 决定了您的设施应急响应能力的最终可靠性。
用于柴油发电机的 ATS 可自动监控市电，通过 2 线控制向发电机发出启动信号，并安全地传输电力负载，而无需反馈电网。
选择正确的 ATS 需要将转换类型（打开、关闭或延迟）与设施对瞬时电源中断和浪涌电流的容差相匹配，以确保平稳转换。
正确的尺寸取决于最大连续和非连续负载，需要严格遵守 NEC/NFPA 标准，而不是简单地匹配发电机的千瓦额定值。
任务关键型设施必须评估旁路隔离 ATS 模型，以便在不降低关键负载的情况下进行并发维护。
目录
自动转换开关是一种重型开关机构，设计用于管理多个电源。其主要功能是防止公用电网和本地发电机电源同时接入。我们依靠机械和电气联锁来防止反馈。当发电机电力反向流入已失效的公用事业线路时，就会发生反馈，这会给试图恢复电网的公用事业线路工作人员造成致命的危险。除了安全之外， ATS 通过从有源、稳定的电源输送电力来保证向连接的负载电路持续供电。在现场，我们通常会看到这些设备使用基于接触器的机制进行快速切换，或者在需要集成过流保护时使用塑壳断路器。

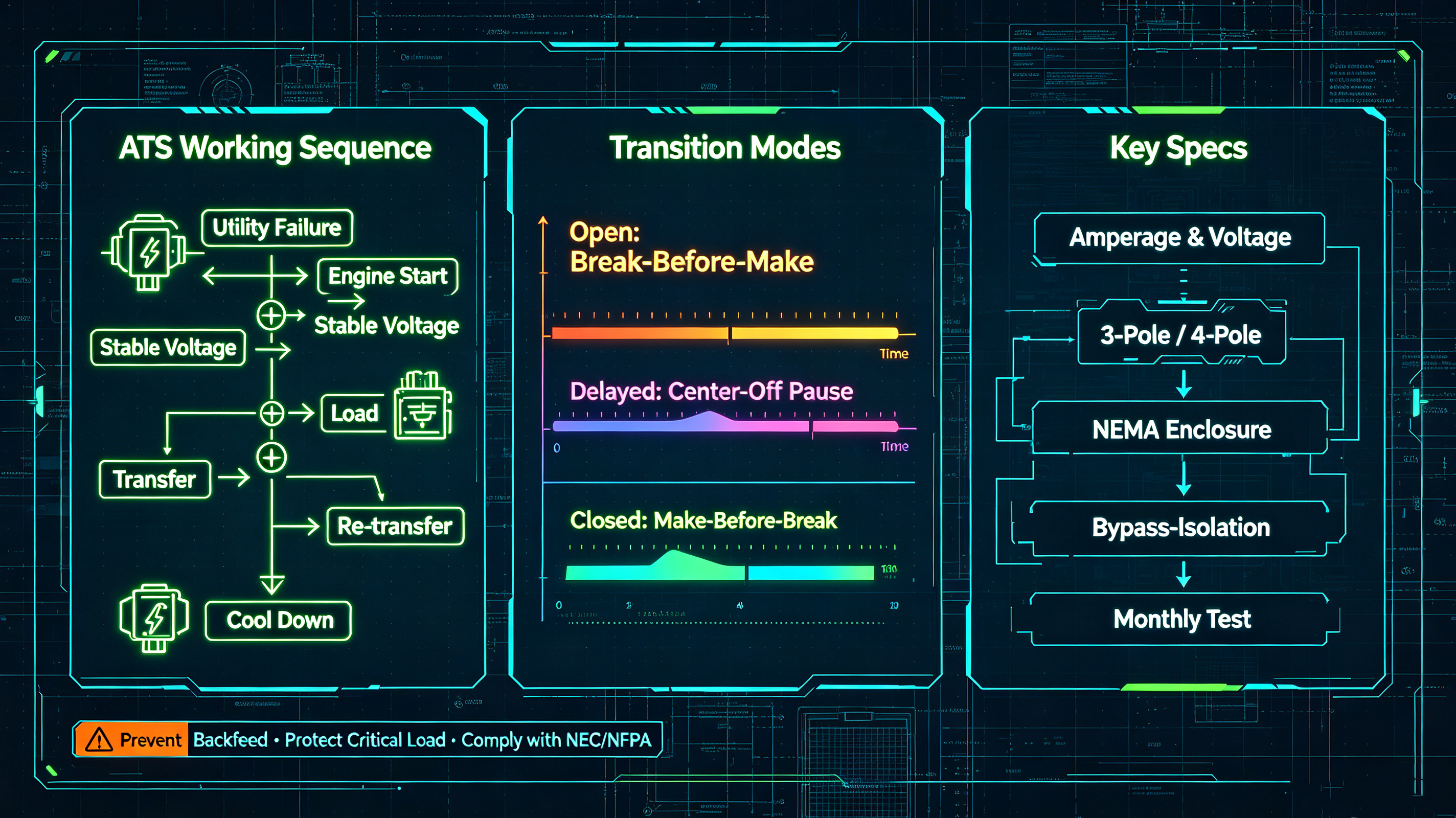

我们对转换开关进行编程，以遵循基于特定时间延迟的严格操作顺序。此顺序可确保电源稳定性并保护下游设备免受电压异常的影响。
电压监控： 控制器持续跟踪所有相位的市电电能质量。它监视欠压、过压、缺相和频率变化。当市电功率低于可接受的阈值（通常低于标称电压的 80%）时，序列就会启动。
发动机启动信号： 为了防止瞬时电网波动造成的干扰启动，控制器采用延时发动机启动 (TDES)。我们通常将其设置在 3 到 5 秒之间。如果超过此延迟，断电仍然存在，开关会闭合干触点，向柴油发电机的发动机控制模块发送 2 线启动命令。
负载转移： 开关等待发电机达到稳定的电压和频率参数（通常为 90% 电压和 95% 频率）。一旦验证，正常到紧急的时间延迟 (TDNE) 计时器就会到期。然后，该机构将设施负载与断电的公用线路断开，并以机械方式抛出触点，将负载连接到有源发电机电源。
重新传输和冷却（“反之亦然”）： 交换机继续监控公用设施线路。当电网电源恢复时，控制器会启动紧急恢复正常延时 (TDEN) 计时器，通常设置为 5 至 30 分钟，以确保公用设施供电可靠。一旦确认，开关将负载转移回主电源。然后，它会在发动机延时冷却 (TDEC) 循环中保持 2 线启动触点闭合，从而允许柴油发动机在执行完全关闭之前散热。
开放转换是我们安装的最常见的切换机制。在连接到发电机电源之前，开关会物理地断开负载与市电的连接。这会造成短暂的、不到一秒的电源中断。由于两个电源永远不会同时连接，因此反馈或异相并联的风险为零。我们经常为这些设备配备同相监视器，等待公用设施和发电机正弦波在完成传输之前对齐，从而减少浪涌电流。这种过渡类型最适合标准商业建筑、零售空间和非关键制造环境，在这些环境中，瞬时断电不会造成运行损坏。
延迟转换开关的工作方式与开放转换模型类似，但包括编程暂停。该机制与主源断开连接，处于中立、断开状态，然后完成到辅助源的传输。该延迟允许大电感负载产生的残余电压衰减。重型电机、大型变压器和 HVAC 冷却器在断开连接时会产生反电动势 (EMF)。将这些负载立即转移到不同步的电源会导致严重的机械应力、断路器跳闸和电机轴剪切。延迟转换通过在重新连接电源之前让磁场崩溃来防止这种机械损坏。
在恢复市电期间，闭合的转换开关会短暂地与两个电源重叠。重叠通常持续不到 100 毫秒。这确保了零中断和完全平稳地过渡回电网。在开关允许重叠之前，发电机和公用设施必须在电压、频率和相位角方面完全同步。该架构需要明确的公用事业批准、高级同步控制和专用保护继电器（如 ANSI 25 同步检查继电器）。它是数据中心、医疗保健设施和连续流程制造的标准，即使是毫秒的下降也会造成严重的中断。
过渡类型 | 机制 | 典型传输时间 | 需要公用事业批准 | 最佳应用 |
|---|---|---|---|---|
开放式过渡 | 先断后合 | 50 - 150 毫秒 | 不 | 零售、标准商业、轻工业 |
延迟过渡 | 中心关闭（空档暂停） | 可调节（1 - 30 秒） | 不 | 重型制造、大型暖通空调、水处理、电梯 |
封闭式过渡 | 先合后断 | 零中断（<100ms 重叠） | 是的 | 数据中心、医院、金融机构 |
监管框架规定在特定环境中强制安装自动转换开关。 NFPA 110（紧急和备用电力系统标准）和国家电气规范 (NEC) 第 700 和 701 条制定了严格的性能标准。包含应急照明、消防泵、电梯和生命支持系统的设施必须在电网故障后 10 秒内恢复供电。手动转换开关无法满足这一法律要求。法律强制要求自动化系统确保乘员安全并促进灾难事件期间应急响应人员的操作。我们在调试期间定期测试这些系统，以验证它们在满负载情况下满足 10 秒规则。
现代商业基础设施完全依赖于不间断的数字运营。数据中心、服务器场和金融机构面临电力异常的严重后果。 30 秒的手动传输过程会导致网络连接中断、数据库损坏以及立即违反服务级别协议 (SLA)。在这些环境中，转换开关与不间断电源 (UPS) 系统协同工作。 UPS 可处理即时的零点几秒跌落，通过电池组承载关键负载。同时，一旦发电机达到额定转速，转换开关就会使重型柴油发电上线，以维持长期运行。
许多商业设施使用移动或便携式柴油发电机而不是永久备用发电机。将自动转换开关与扩展坞集成可提供高效的应急电源策略。此设置需要建筑物外部的特定硬件配置。该扩展坞采用重型入口连接器（通常是 Cam-Lok 配件）来实现快速电缆部署。系统必须包括从交换机路由到对接面板的预接线 2 线启动配置。此外，为发电机组加热器和电池充电器安装专用的 120V 或 240V 插座也是一项严格要求。这可确保便携式设备在停放在现场时保持峰值电池电压和发动机温度，从而保证在开关发送启动信号时它始终准备好启动。
确定转换开关的尺寸需要精确的负载计算。开关的尺寸必须能够处理总连接负载或与上游过流保护装置的额定值相匹配。您不能简单地将开关电流强度与发电机的千瓦输出相匹配。如果设施有 400 安培的主服务面板，则转换开关的额定电流必须为 400 安培，即使备用发电机只能产生 200 安培的电力。电压额定值必须与设施的服务完全匹配，无论是120/240V单相、208Y/120V三相还是480Y/277V三相。
我们遵循特定的尺寸调整流程：
确定正在备份的设施或特定子面板的最大连续负载。
根据历史峰值需求计算所有非连续负载。
根据 NEC 的要求，对连续负载应用 125% 规则，以防止开关触点的热退化。
将最终计算的安培数与最接近的标准开关尺寸（例如，100A、200A、400A、800A、1200A、最高 4000A）进行匹配。
您的接地架构决定了您安装的是 3 极还是 4 极开关。三极开关转换三相导线，同时使中性线在公用设施和发电机之间牢固连接。 4 极开关以物理方式断开中性线并将其与相线一起转移，从而创建开关中性线配置。当柴油发电机配置为具有自己的中性线接地连接的单独派生系统 (SDS) 时，必须使用 4 极开关。在 SDS 场景中使用 3 极开关可为返回电流创建并行路径。这会立即使接地故障保护 (GFP) 继电器跳闸并切断设施的电源。
配置 | 中性处理 | 发电机接地 | 接地故障保护影响 |
|---|---|---|---|
3 极 | 牢固连接（未切换） | 非单独派生（仅在主要服务处保税） | 如果接线正确则功能正常 |
4 极 | 与相导体并排切换 | 单独派生系统（绑定在发电机上） | 防止 GFP 继电器误跳闸 |
物理环境决定了所需的外壳等级。美国电气制造商协会 (NEMA) 标准定义了针对环境危害的防护级别。我们根据设备的物理位置来指定这些。
NEMA 1： 专为一般室内使用而设计。防止灰尘掉落和意外接触。适用于洁净、气候可控的电气室。
NEMA 3R： 专为户外使用而设计。提供防雨、雨夹雪和雪的防风雨保护。将交换机安装在建筑物外墙上时需要。
NEMA 4X： 专为恶劣环境而设计。提供防水、防尘和耐腐蚀保护。我们在沿海设施、废水处理厂和化学品生产场所使用这些产品。
NEMA 12： 专为室内工业环境而设计。提供防止循环灰尘、掉落污垢和滴落非腐蚀性液体的保护。
现代转换开关配备先进的微处理器，其功能远不止简单地抛出触点。设施经理必须评估智能遥测的需求。高端控制器提供详细的事件记录，捕获电压骤降、断电和传输持续时间的准确时间戳。预测性维护警报会通知操作员触点磨损或控制板故障。此外，通过 Modbus RTU、Modbus TCP/IP、BACnet 或以太网与楼宇管理系统 (BMS) 集成，可实现远程监控和集中设施控制。事实证明，在解决间歇性电能质量问题时，这种遥测技术非常有价值。
自动转换开关代表配电系统中的单点故障。因为是触发器告诉发电机启动，所以如果开关无法启动，则不会启动。发电机可以充满燃料并完美维护，但它会闲置。为了减轻关键任务环境中的这种严重风险，工程师指定了旁路隔离 ATS。这种专用架构在一个外壳中具有两种不同的切换机制。它采用抽出式机制，允许技术人员物理旁路主开关机制，将其隔离以进行测试、维修或完全更换，而无需中断关键负载的电源。
转换开关的性能下降主要是由于不活动造成的。当该机构闲置数月时，会发生接触退化、灰尘堆积和机械僵硬。必须建立严格的锻炼程序，以保持机械连杆润滑并验证控制逻辑。
我们建议采用标准化的每月预防性维护程序：
查看控制器事件日志以了解任何记录的电压异常或中止的传输。
目视检查主触点是否有点蚀、积碳或变色。
在负载下运行传输测试，以验证发电机能否满足设施的实际需求。
在负载下对所有接线片和接触器进行热成像，以通过异常热特征检测松动的连接。
在升级设施时，工程师面临着安装独立壁挂式交换机还是将转换机制直接集成到主交换机之间的权衡。独立单元提供更容易的采购和直接的更换，但需要大量的墙壁空间和复杂的外部电缆布线。集成开关设备提供了更清洁的占地面积并减少了外部导管的铺设，但它增加了初始安装成本并使未来的维护变得复杂。评估占地面积限制、可用墙壁空间、电线弯曲半径要求和总安装成本决定了每个特定电气室的最佳方法。
审核您设施的当前负载曲线，以确定转换开关的准确安培数要求。
在指定封闭式转换系统之前，请咨询当地公用事业提供商以验证互连规则。
聘请有执照的电气工程师设计接地方案并确定是否需要 3 极或 4 极配置。
实施标准化的每月测试计划，其中包括所有接触器的满载传输和热成像。
答：虽然物理上可行，但手动开关在商业环境中受到严格限制。 NEC 和 NFPA 规范禁止手动开关生命安全、消防泵和应急照明系统，这些系统需要在 10 秒内恢复供电。手动开关仅适用于不需要立即恢复供电的可选备用负载。
答：您可以根据总连接负载或上游过流保护装置的额定值（而不是发电机的输出）来确定开关的尺寸。如果保护 400 安培面板，则必须安装 400 安培开关。尺寸确定必须符合连续和非连续载荷的 NEC 载荷计算要求。
答：三极开关仅转换三相导线，使中性点保持牢固连接。 4 极开关转换相线并物理切换中性线。当发电机配置为单独派生系统时，需要使用 4 极开关，以防止接地故障继电器跳闸。
答：物理传输机制的运行时间不到一秒。然而，从断电到恢复供电的总时间通常为 10 至 15 秒。这包括电压下降穿越延迟、发动机启动时间以及发电机达到稳定电压和频率所需的时间。
答：旁路隔离开关包含两个并行的开关机构。它允许操作员绕过主开关并将其隔离以进行维护或修理，而无需断开设施的电源。在医院、数据中心和连续处理设施中需要它，因为在这些地方关闭电源进行开关维护是不可接受的。
答：可以，只要便携式发电机支持 2 线启动配置即可。该设施必须有一个带有预接线控制触点的扩展坞。此外，必须安装专用插座，以便在便携式发电机停放时为其电池充电器供电，确保其有足够的启动电流来启动。
答：市电恢复后，冷却计时器使发电机在无电力负载的情况下保持运行。这使得发动机的冷却系统能够循环冷却剂和机油，从而消散发动机缸体和涡轮增压器的极端热量。突然关闭满载的柴油发动机会导致严重的热冲击和部件损坏。
