如何为工业发电机选择合适的电压

为工业电力系统指定不正确的电压会带来巨大的运营和财务风险。如果输出与您的现场基础设施不完全匹配，您将面临灾难性的设备故障、严重的安全隐患以及昂贵的变压器改造。设施经理和采购工程师经常难以将特定地点的负载曲线与发电机输出保持一致。平衡传统基础设施、复杂的电机启动要求、不同的相位配置以及主电源与备用电源的需求使选择过程变得复杂。您必须考虑峰值浪涌电流，同时确保稳态电压保持在严格的容差范围内。计算错误迫使设施依赖低效的升压或降压变压器，增加不必要的故障点。本指南提供了用于评估的技术分步框架 工业发电机电压要求 。您将学习如何审核设施的负载曲线、将交流发电机功能与现有开关设备相匹配以及导航相位配置以确保无缝集成和法规遵从性。

要点

• 相位配置决定电压： 单相和三相电源之间的选择从根本上限制或扩展了可用的电压选项；对于大多数重工业应用来说，三相是强制性的。

• 应用驱动规范： 定义发电机的用途（无论是紧急备用、主用还是连续供电）会直接影响交流发电机的尺寸、电压稳定性要求和可用配置。

• 负载分析是不可协商的： 准确的电压选择需要对运行功率、峰值启动功率（浪涌电流）和特定电机类型进行精细审核。

• 直接输出与变压： 将发电机的本地电压与设施的主要负载相匹配始终优于依赖升压或降压变压器，因为升压或降压变压器会带来能量损失和额外的故障点。

• 安全性和合规性： 集成高压或中压系统时，正确的中性点连接（浮动与连接）和遵守当地电气规范（例如 NEC/NFPA）至关重要。

工业发电机电压基础知识

电压充当驱动电流通过电路的电压。工业环境需要特定的标准化压力水平才能安全高效地操作重型机械。如果电压太低，电机会消耗过多的电流来执行相同的机械功。电压和电流之间的这种反比关系意味着欠压条件会导致快速过热、铜绕组热退化以及断路器跳闸。如果电压过高，电压就会突破设备的绝缘额定值，导致立即短路和潜在的电弧闪光事故。标准化该电压可确保所有连接的开关设备、变频驱动器和重型旋转设备在其设计的热限制内运行。

了解供电背后的数学原理可以阐明为什么电压选择很重要。在三相系统中，功率等于电压乘以电流，乘以三的平方根，再乘以功率因数。要提供大量电力，您必须增加电压或增加电流。推动高电流需要大量昂贵的铜电缆，并会产生大量热量。推动高压使您可以使用更小的电缆并在整个设施中更有效地传输电力。

单相电源与三相电源

单相电力系统通过单个连续正弦波提供交流电。这些系统通常在 120/240V 电压下运行，是住宅或轻型商业应用的标准配置。每个周期单相电源两次降至零电压。这种过零对于照明和小型电子产品来说是完全可以接受的，但对于重型机械负载来说效率非常低。这种交替性质会导致大型电机出现扭矩脉动，从而导致机械应力、振动和轴承寿命缩短。

三相系统使用三个不同的正弦波（偏移 120 度）来供电。这种配置可确保输送的总功率在任何给定时刻保持恒定，永远不会降至零。几乎 工业发电机 完全利用三相配置来处理重的连续负载。三相交流发电机比相同千瓦额定值的单相发电机体积更小、效率更高。它们在电力传输方面需要更少的铜和铝，这使它们成为重型制造业和工业园区无可争议的标准。

尝试使用相位转换器来改造不兼容的发电机会带来严重的操作风险。旋转和静态相位转换器存在固有的低效率问题，通常会以热量的形式浪费很大比例的发电量。此外，转换器可能会扭曲电正弦波，引入谐波，干扰敏感的可编程逻辑控制器 (PLC) 和变频驱动器 (VFD)。在交流发电机级别本地选择正确的相位是可靠工业电源的严格要求。

通用标准电压设置

北美工业设施通常在标准化电压层上运行，以确保设备兼容性。最常见的配置包括 120/208V、277/480V 和 347/600V。 120/208V 系统普遍应用于轻工制造和大型商业空间，为标准插座提供 120V 电​​压，为中等电机提供 208V 电压。 277/480V 系统是重工业的主力。它为大型感应电机提供 480V 电压，为高棚工业照明提供 277V 电压。加拿大的设施经常使用 347/600V 标准来实现类似的重型应用。

工程师必须仔细区分线电压读数和线电压读数。在星形 (Y) 配置系统中，线间电压测量两个不同相之间的电势。线对中性点电压测量一相与接地中性点之间的电位。例如，在 480Y/277V 系统中，跨两相连接电机可提供 480V 电压，而将照明电路从一相连接到中性线可提供 277V 电压。根据设备铭牌验证这两项测量结果可以防止安装过程中发生灾难性的接线错误。相反，三角形配置通常完全没有中性线，仅提供线间电压，如果存在中性负载，则需要特定的接地变压器。

低、中、高压发电机分类

工业发电涉及广泛的电压范围。将发电机分为低压、中压和高压层，有助于工程师将设备与现场的物理占地面积和配电要求相匹配。每一层都需要不同的开关设备、安全协议和维护例程。

低压发电机（高达 600V）

低压发电机占工业备用和主用电力装置的绝大多数。这些装置在 600 伏或以下电压下运行，可无缝集成到标准设施开关设备中。典型应用包括中型制造工厂、商业房地产综合体、数据中心和标准紧急备份系统。低压发电的主要优点是可访问性。多个供应商均可随时提供替换零件、经过认证的技术人员和兼容的自动转换开关 (ATS)。

然而，低压系统在配电方面面临着严格的物理限制。由于铜和铝电缆的自然电阻，长距离传输低电压大电流会导致严重的电压降。为了补偿，设施必须安装过粗且昂贵的电缆线路，通常并联多条 500 MCM 电缆只是为了承载安培数。因此，低压发电机最适合发电厂距离主要电力负载较近的安装，通常在主电气室几百英尺的范围内。

中压发电机（600V 至 69kV）

当工业足迹扩展到单个建筑物之外时，中压发电机就变得必要。这些系统的电压范围为 600V 至 69kV，专为大型工业园区、远程采矿作业以及占地数英亩的重型制造设施而设计。通过以更高的电压发电，系统可以使用显着更少的电流来推动相同的瓦数。这大大减少了所需的电缆厚度，并最大限度地减少了长距离配电线路上的电压降。

实施中压发电需要高度专业化的电力基础设施。设施必须在不同的使用点安装降压变电站，将中压转换回标准机械可用的 480V 或 208V。开关设备必须配备先进的电弧闪光缓解装置、真空断路器和专门的继电保护系统。虽然初始资本支出较高，但铜缆布线和传输效率的节省通常证明对庞大工业场地的投资是合理的。维护人员必须持有特定的中压认证才能安全地与该设备交互。

高压发电机（69kV 至 1,100kV+）

高压发电机在公用事业规模的电力生产和大型电网同步工业综合体领域中运行。这些系统可处理 69kV 至 1,100kV 甚至更高的电压。您会在需要大量连续电能的专用发电厂、大型石化精炼厂和重型冶炼厂中找到这些发电机。他们不给单独的机器喂食；它们为整个区域电网或大型设施范围内的变电站供电。

高压系统的评估维度极其严格。他们需要大规模的基础设施，包括六氟化硫 (SF6) 气体绝缘开关设备、大型充油变压器和广泛的接地网。维护工作只能由高度专业化、经过高压认证的人员执行。这些系统所需的法规遵从性、安全协议和环境监控将它们置于与标准工业备用电源完全不同的工程类别中。带电部件和接地结构之间的间隙以英尺而不是英寸为单位进行测量，这决定了安装的巨大物理足迹。

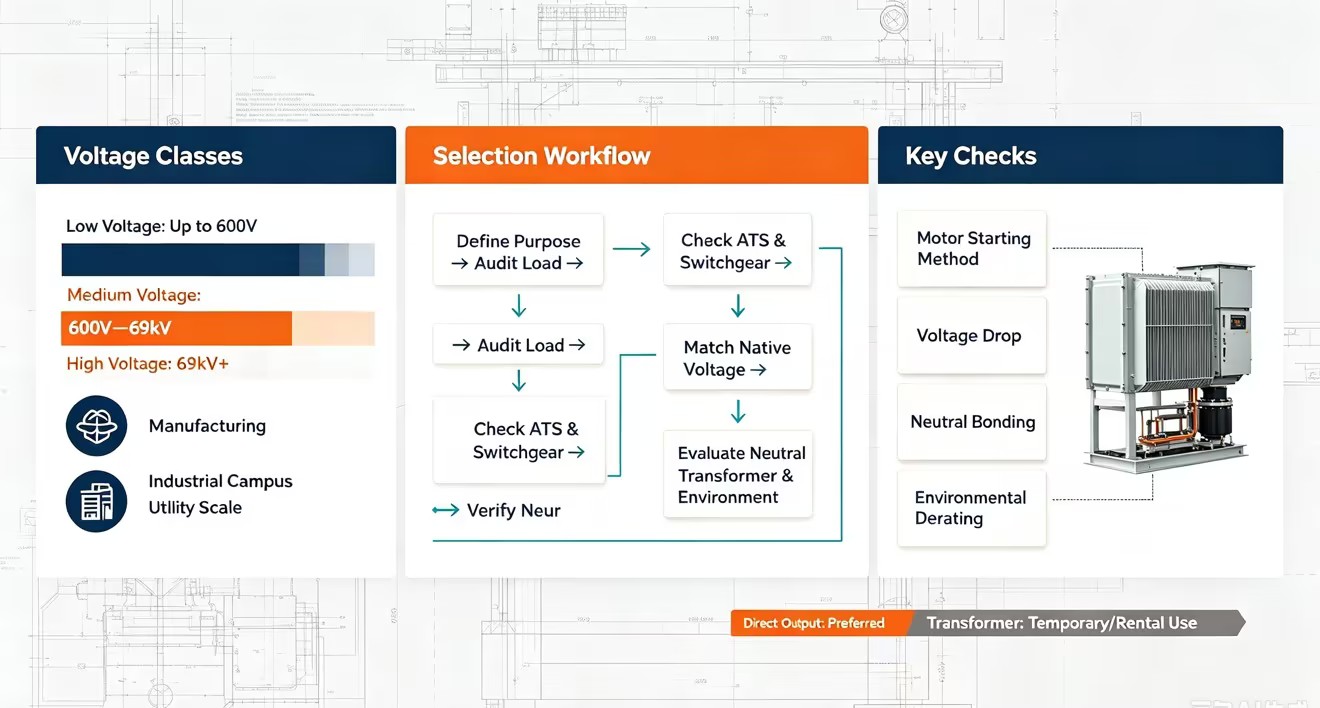

选择正确电压的分步框架

选择正确的交流发电机配置是一项精确的工程实践。猜测会导致设备故障和违反安全规范。遵循此结构化框架，使您的发电能力与您设施的确切技术要求保持一致。

1. 确定发电机用途和运行概况： 定义电力系统的确切运行环境。该装置是否用于紧急备用、主电源或连续基本负载运行？备用系统闲置数月，仅在公用事业中断时激活。他们必须立即接受大量的块负载。主电力系统作为主要电力来源，在可变负载下长时间运行。连续系统在稳定、不变的负载下全天候 (24/7) 运行。运行曲线决定了所需的电压稳定性和交流发电机尺寸。备用系统通常使用柴油发动机，因为它们提供快速瞬态响应，可以从突然负载应用引起的严重电压骤降中快速恢复。天然气发动机对块负载的响应较慢。如果您的设施要求敏感电子设备具有严格的电压容差，那么您的燃料选择和运行情况将严重影响所需的交流发电机尺寸和励磁系统。

2. 检查现场电力负载和电机启动需求： 准确的电压选择需要对设施的电力需求进行细致的审核。您必须计算总连接负载与最大并发负载。连接的负载代表设施中同时打开的每台设备。并发负载代表高峰运行时段的实际最大功耗。仅仅根据连接的负载来确定发电机的尺寸会导致严重的尺寸过大，从而导致柴油发动机湿堆和效率低下。电机启动要求是本次审核中最关键的因素。当大型感应电机启动直接在线 (DOL) 时，它会产生比正常运行电流高六到十倍的浪涌电流。这种巨大的突然需求会拉低系统电压。如果电压降得太低，电磁接触器会颤动，PLC 会复位，并且电机无法克服其机械惯性。您必须记录所有主要电机的启动方法。软启动器和变频驱动器 (VFD) 显着降低浪涌电流，使您能够指定尺寸更精确的交流发电机，而不必担心灾难性电压崩溃。

3. 将发电机输出与现有站点基础设施相匹配： 集成新电源需要对现有配电网络进行彻底检查。您必须审核主开关设备、自动转换开关 (ATS) 和主配电板。发电机的本地输出电压必须与 ATS 和主公用电源的额定电压完全一致。当转换开关试图桥接电源时，不匹配的电压会损坏转换开关。工程师必须决定是将发电机与市电电压相匹配还是直接与一次设备电压相匹配。在大多数永久性安装中，匹配公用事业电压是唯一合理的选择，因为该设施现有的变压器和配电板已配置为处理特定输入。尝试绕过主开关设备直接为特定设备供电需要复杂的、单独派生的系统和定制隔离面板。

4. 评估变压器的权衡和安装类型： 变压器是配电中的必要工具，但它们会导致效率低下，您必须在设计阶段考虑到这一点。在临时或租赁应用中，使用升压或降压变压器是标准做法。租赁车队主要配备 480V 发电机。如果某个地点需要 4160V 的临时排水泵，租赁提供商将部署一台 480V 发电机和升压变压器。这提供了最大的部署灵活性。然而，永久安装应严格优先考虑本机电压匹配。变压器会产生寄生热损失，通常会使系统整体效率降低 2% 至 5%。在主发电机 20 年的使用寿命中，这种持续的能量损失会转化为大量的燃料浪费。此外，大型变压器需要膨胀混凝土垫、专门的流体密封系统和持续的维护费用。通过指定正确的本地交流发电机电压来消除不必要的变压器，从而提高系统可靠性并减少安装的物理占地面积。

安装风险和实用解决方案

即使指定了正确的电压，安装不当和环境疏忽也会损害电源系统的完整性。减轻这些风险需要严格遵守电气规范并深入了解特定地点的挑战。

浮动与保税中性配置

发电机中性线连接的配置是一个关键的安全参数。粘合中性线意味着中性线物理连接到发电机的接地框架。浮动中性线意味着中性线与发电机处的接地保持隔离，而是依赖于设施主服务面板上的接地连接。

不正确的中性线配置会导致严重的安全隐患和违反国家电气规范 (NEC)。如果具有粘合中性线的发电机连接到主板上已具有粘合中性线的设施，则会创建返回电流的并行路径。这使得杂散电流流过设备底盘和接地线，造成致命的电击危险并干扰接地故障电路断路器 (GFCI)。相反，如果系统需要连接中性点但浮动运行，则故障情况不会使断路器跳闸，从而使设备带电且高度危险。您必须将中性绑定策略与 ATS 的特定切换机制相协调。 3 极 ATS 需要在发电机上有一个浮动中性线，而 4 极 ATS 则需要切换中性线并需要在发电机上有一个粘合中性线以创建单独的派生系统。

管理长电缆线路上的电压降

电压降是欧姆定律规定的不可避免的物理现实。当电流流过导体时，金属的固有电阻会导致电压降低。如果发电机距离主开关设备 500 英尺，则 480V 输出在到达负载时可能会降至 440V。这种欠压状况迫使电机汲取更多电流来维持扭矩，从而导致快速过热和热过载跳闸。

减轻电压降需要战略性的站点规划。最直接的解决方案是通过将发电机放置在尽可能靠近电力服务入口的位置来缩短电缆长度。如果物理限制阻碍了这一点，则必须增加铜或铝电缆的规格以减少电阻。在涉及大型工业园区的极端情况下，唯一可行的缓解策略是选择中压发电机。在整个园区内以 4160V 或 12470V 传输电力并在本地降压，几乎消除了标准电压降的影响，从而节省了数万美元的重型铜缆布线。

环境和降额因素

铭牌电压和额定功率是在标准测试条件下计算的，通常在海平面和 77°F (25°C) 条件下计算。现实世界的工业环境很少能与这些原始条件相匹配。极端温度、高海拔和高湿度严重影响发电机性能和电压稳定性。

高海拔使空气稀薄，减少了发动机燃烧所需的氧气量，并降低了交流发电机内部风扇的冷却效率。极端的环境热量同样会降低交流发电机释放热负荷的能力，从而增加铜绕组的电阻。制造商提供了具体的降额曲线，表明设备在这些条件下损失了多少功率。例如，海拔每升高 1000 英尺，发电机可能会损失其总容量的 3%，而标准环境温度每升高 10 度，就会损失 1% 的总容量。您必须在选型阶段应用这些降额计算，以确保所选电压和额定功率在您的站点将经历的绝对最坏环境条件下保持稳定。

结论

通过立即执行以下操作来最终确定您的电力系统策略：

1. 进行全面的现场负载研究，记录所有主要电机的启动方法和浪涌乘数。

2. 验证现有自动转换开关和主公用设施馈电的准确电压、相位和中性点连接配置。

3. 请咨询经过认证的电气工程师，根据您所在地的海拔高度和峰值环境温度应用环境降额曲线。

4. 向信誉良好的供应商索取详细的交流发电机规格表，以确认瞬态电压骤降恢复能力。

常问问题

问：工业发电机购买后可以改变电压吗？

答：一些发电机交流发电机是可重新连接的。技术人员通常可以重新配置 12 引线交流发电机，以在 208V 和 480V 之间切换。然而，许多交流发电机，特别是高输出或中压发电机，具有固定绕组。您必须在购买前验证可重新连接性，特别是在动态或租赁环境中操作时。

问：如果我将工业设备连接到错误的电压会怎样？

答：将设备连接到错误的电压会立即造成损坏。欠电压迫使电机消耗过多电流，导致快速过热、绕组熔化和过早故障。过压会破坏设备的绝缘额定值，导致立即短路、控制板烧毁和灾难性电气火灾。

问：我需要 480V 或 208V 三相发电机吗？

答：检查您的主要设备铭牌和设施尺寸。由于其效率高，480V 系统是重型工业电机、大型制造工厂和长电缆线路的标准配置。 208V 系统通常足以满足较轻的商业负载、零售空间和没有大型旋转机械的设施。

问：电机浪涌电流如何影响我的电压选择？

答：大型电机启动时消耗其正常运行电流的 6 至 10 倍。这种巨大的突然需求会导致整个系统出现暂时的电压骤降。发电机的交流发电机的尺寸必须足够大，以吸收该尖峰并保持电压稳定，防止接触器脱落。

问：什么时候应该使用带有低压发生器的升压变压器？

答：当中压发电机不可用或成本过高时，升压变压器适用于临时或租赁应用。它们提供部署灵活性。然而，您必须考虑到寄生热导致的 2% 到 5% 的效率损失，这使得它们不太适合永久安装。

问：线电压和线电压有什么区别？

答：线电压测量两个不同电源相之间的电压（例如，重型电机为 480V）。线对中性点测量一相与接地/中性点（例如照明用 277V）之间的压力。了解这种区别可以防止设备尺寸错误并确保安全、平衡的负载分配。
